─產品概述 ─
本產品分為柜體、手車兩大部分。柜體為鋼板彎制,噴塑后用螺栓組裝而成。按功能特征可分為小母線室、繼電器儀表室、手車 室、電纜室和母線室四部分,各部分以接地的金屬隔板分隔。柜體外殼防護等級為IP4X;手車室門打開,防護等級為IP2XO
本開關設備具有電纜進出線、架空進出線、母線聯絡、隔離、電壓互感器、避雷器等主電路方案。母線采用復合絕緣,相間及連接 頭配有用阻燃料注塑而成的絕緣套,主母線相鄰柜間用母線套管隔開,能有效地防止事蔓延,同時對主母線起到輔助支撐作用。電 纜室裝有接地開關、過電壓保護裝置等。
觸頭盒前裝有金屬活門,上下活門在手車從斷開/試驗位置運動到工作位置過程中自動打開,當手車反方向運動時自動關閉,與高壓 有效隔離。主開關、手車、接地開關及柜門之間的聯鎖均采用強制性機械開閉鎖方式,滿足“五防”功能要求。
斷路器手車采用絲桿傳動推進機構,超越離合器。絲桿螺母推進機構輕松地操作使手車在試驗位置和工作位置之間移動,借助絲桿 螺母的自鎖性可使手車可靠的鎖定在工作位置,防止因電動力的作用引起手車竄動而引發事故。超越高合器在手車移動退至試驗位 置和時至工作位置時起作用,使操作軸與絲杠軸自動脫離而空轉,可防止誤操作而損壞推進機構。其他手車采用杠桿推進機構。試驗工作位置有定位肖鎖定。
柜體外形尺寸為:寬X深X高 : 1400X2200X2600

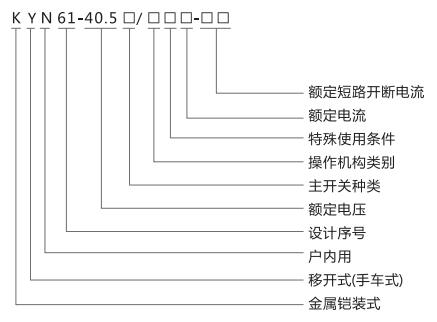

─型號、含義─

─技術參數 ─
名稱 | 單位 | 數據 |
額定電壓 | kV | 40.5 |
額定電流 | 主母線的額定電流 | A | 630、1250、1600、2000 |
配用斷路器的額定電流 | A | 630、1250、1600、2000 |
額定絕緣水平 | 1min工頗耐受電壓,極間、極地間/斷口間 | kV | 95/110 |
雷電沖擊耐受電壓(峰值),極間、極地間斷口間 | kV | 185/215 |
輔助回路、控制回路的工頻耐受電壓 | V/1 min | 2000 |
額定頻率 | Hz | 50 |
額定短路開斷電流 | kA | 20、25、31 .5 |
額定短時耐受電流/額定短路持續時間 | kA/4s | 20、25、31.5 |
額定峰值耐受電流 | kA | 50、63、80 |
額定短路關合電流 | kA | 50、63、80 |
控制回路額定電壓 | V | DC:1 10 220,AC:1 10220 |
防護等級 | 開關設備外殼 |
| IP4X |
隔室間(柜門打開時) |
| IP2X |
